20x4字符液晶模组 | STN蓝白负显 | ST7066U驱动 | MCU接口 | HTM2004A

HTM2004A 是一款20字符×4行字符液晶模组，采用标准COB封装工艺，驱动IC型号为ST7066U。该20x4字符液晶模组为STN蓝白负显透射式显示——蓝色背景深邃专业，白色字符清晰明亮，对比鲜明，尤其适合需要清晰显示多行文字信息的工业仪表场景。

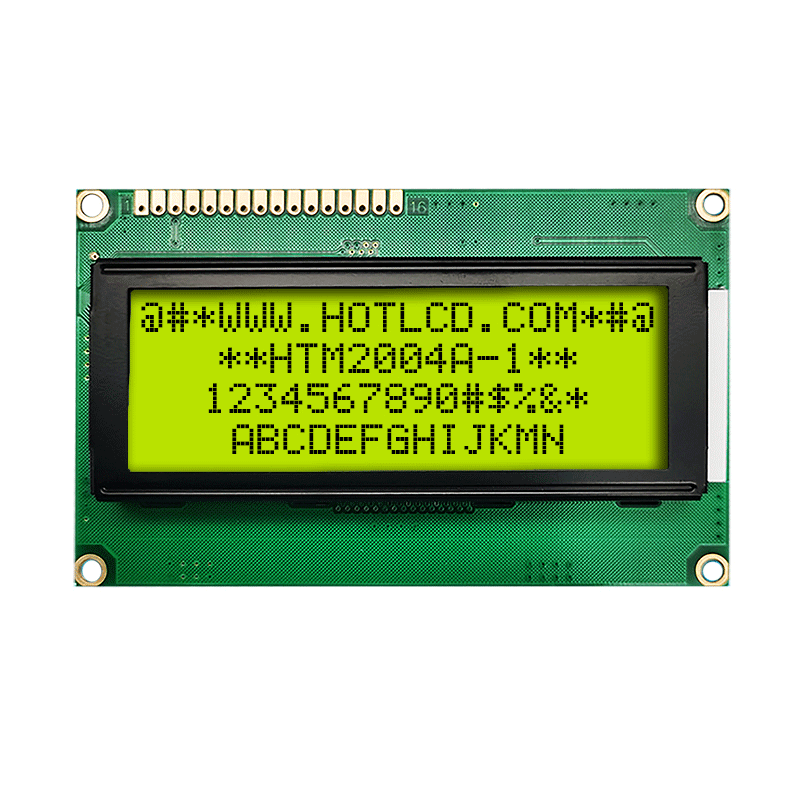

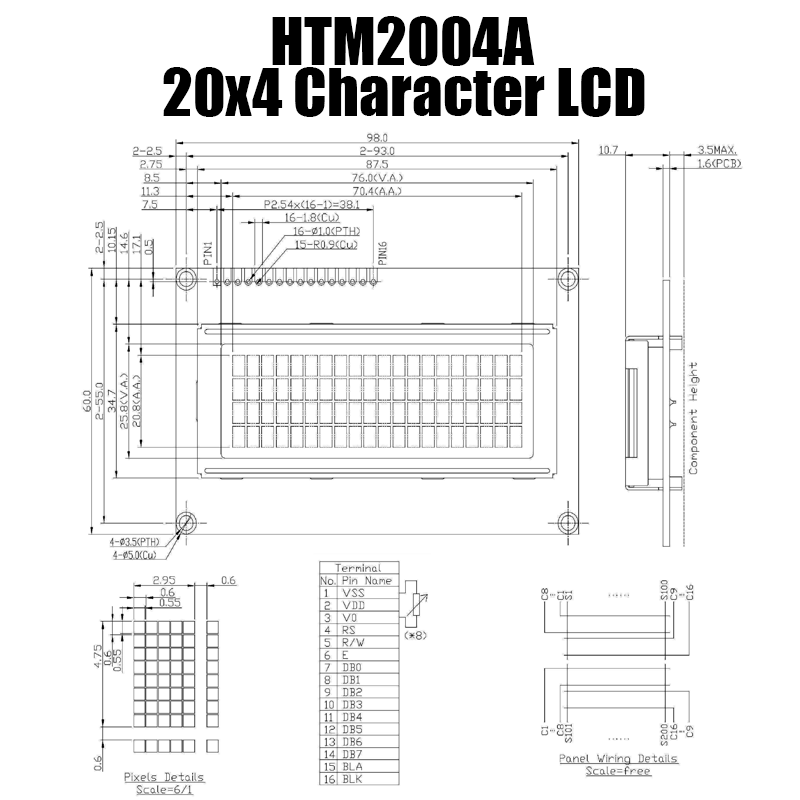

外形尺寸为98.0×60.0×14.2mm，显示区域70.4×20.8mm，视域窗口76.0×25.8mm，点距0.60×0.60mm，可显示4行×20列字符，标准字符点阵为5×8点阵（带光标）。

该20x4字符液晶模组可显示英文字母、数字及常用符号（通过ASCII码输入），也支持自定义字符图形（用户可自行编写最多8个自定义字符图案），满足工业仪表等场景的多行字符信息展示需求。20x4字符液晶模组采用标准MCU并行接口，16PIN连接，5.0V供电，兼容主流单片机平台，配套驱动代码可快速完成初始化配置。该20x4字符液晶模组支持0℃至+50℃工作温度，适用于工业仪表、工业控制等对可靠性有要求的应用环境。

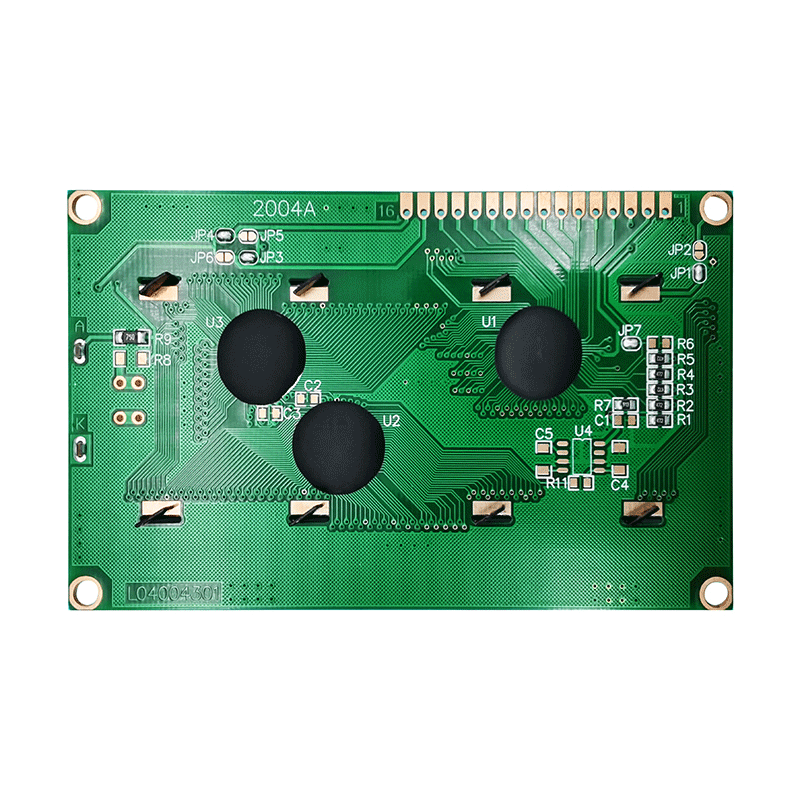

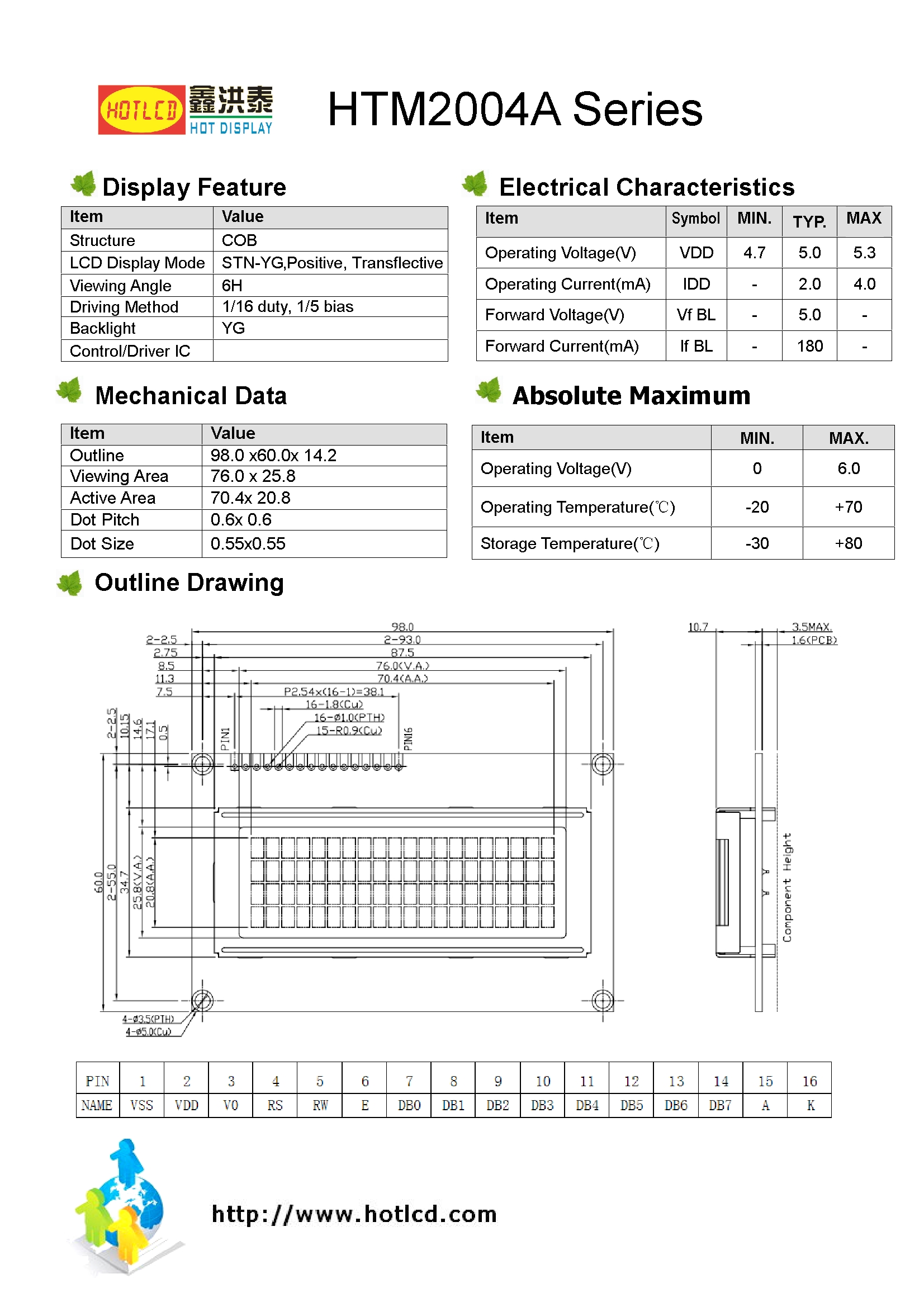

20x4字符液晶模组的技术参数

模组外形尺寸：98.0mm（宽）×60.0mm（高）×14.2mm（厚度）

显示内容：20字符×4行

字符点阵：5×8点阵（含光标）

点距：0.60mm×0.60mm

显示类型：STN蓝白负显，透射式

驱动IC：ST7066U

接口方式：MCU并行接口，16PIN连接

供电电压：5.0V

背光类型：白光LED背光

工作温度：0℃~+50℃

为什么选择20x4字符液晶模组？

① STN蓝白负显，深邃专业

STN蓝白负显透射式显示方案，蓝色背景深邃专业，白色字符清晰明亮，对比鲜明，适合需要清晰显示多行文字信息的工业仪表应用场景。

② 20字符×4行标准规格，信息容量大

每行可显示20个字符，共4行，可清晰呈现设备参数、测量数值、状态信息等多行文字内容，适合工业仪表等需要显示较多信息的场景。

③ ST7066U驱动芯片，开发便捷

搭载ST7066U驱动芯片，配套资料和参考代码丰富，几乎支持所有主流单片机平台，工程师可快速完成显示功能开发。

④ 5.0V标准供电，兼容性强

标准5.0V供电电压，可直接兼容大多数工业级单片机系统，无需额外电平转换，简化硬件设计。

20x4字符液晶模组适用于哪些场景？

工业仪表：电力仪表、温控器、流量计、万用表

工业控制：设备状态显示、参数设定面板

医疗设备：便携式监护仪、诊断设备

通信设备：网络设备状态显示

20x4字符液晶模组的常见问题解答（FAQ）

问1：HTM2004A采用什么接口？

答1：该20x4字符液晶模组采用标准MCU并行接口，16PIN连接，5.0V供电，兼容主流单片机平台。16PIN连接器中包含8位数据线（D0-D7）、读写控制线（R/W）、使能线（E）、数据/命令选择线（RS）及电源线，标准引脚定义。该模组支持4位和8位两种数据总线模式，在MCU引脚资源紧张时可选4位模式，仅需4条数据线即可完成通信。

问2：STN蓝白负显有什么特点？

答2：STN蓝白负显是字符液晶模组常见的显示方案之一。蓝色背景深邃专业，白色字符清晰明亮，对比鲜明，适合需要清晰显示多行文字信息的工业仪表应用场景。透射式设计配合白光LED背光，在光线较暗的工业环境或设备内嵌场景下表现尤为出色。
