8x2字符液晶模组 | STN黄绿正显 | ST7066驱动 | MCU接口 | HTM0802B

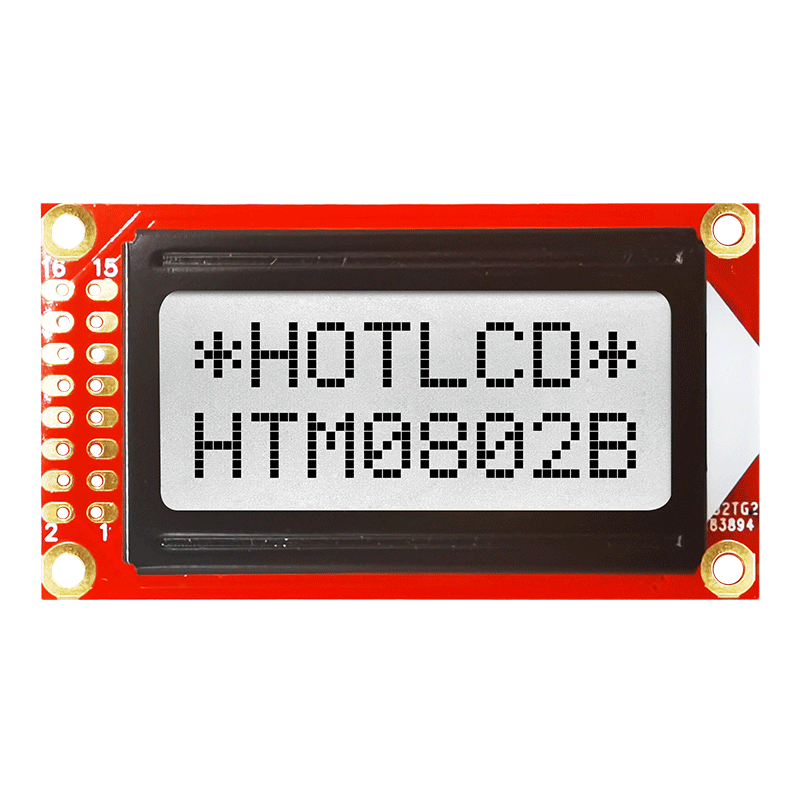

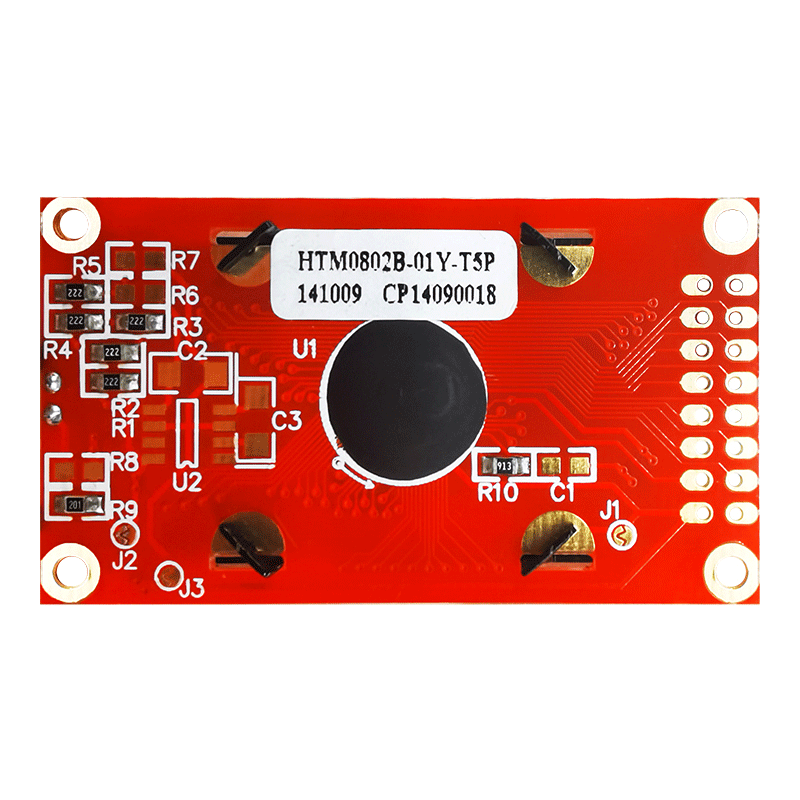

HTM0802B 是一款8字符×2行字符液晶模组，采用标准COB封装工艺，驱动IC型号为ST7066。该8x2字符液晶模组为STN黄绿正显半透半反射式显示——黄绿色背景柔和护眼，黑色字符清晰突出，对比鲜明，尤其适合需要清晰阅读文字信息的仪器仪表场景。

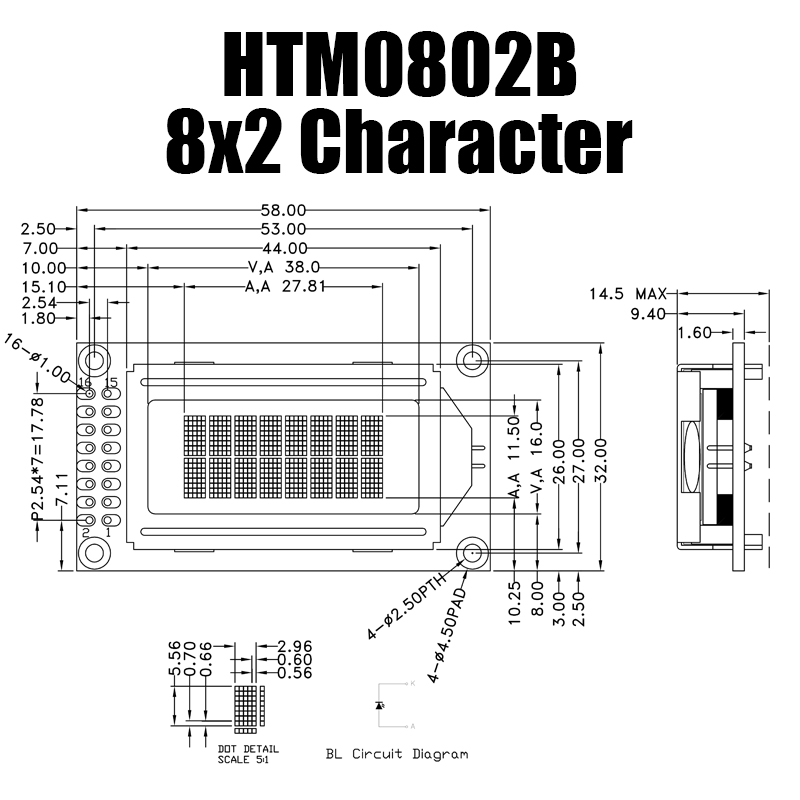

外形尺寸为58.0×32.0×10.3mm，显示区域27.81×11.5mm，视域窗口38.0×16.0mm，点距0.60×0.70mm，字符尺寸2.95×4.75mm（含间距），可显示2行×8列字符，标准字符点阵为5×8点阵（带光标）。

该8x2字符液晶模组可显示英文字母、数字及常用符号（通过ASCII码输入），也支持自定义字符图形（用户可自行编写最多8个自定义字符图案），满足仪器仪表等场景的字符信息展示需求。8x2字符液晶模组采用标准MCU并行接口，16PIN连接，5.0V供电，兼容主流单片机平台，配套驱动代码可快速完成初始化配置。该8x2字符液晶模组支持-20℃至+70℃宽温工作，适用于仪器仪表、工业控制等对可靠性有要求的应用环境。

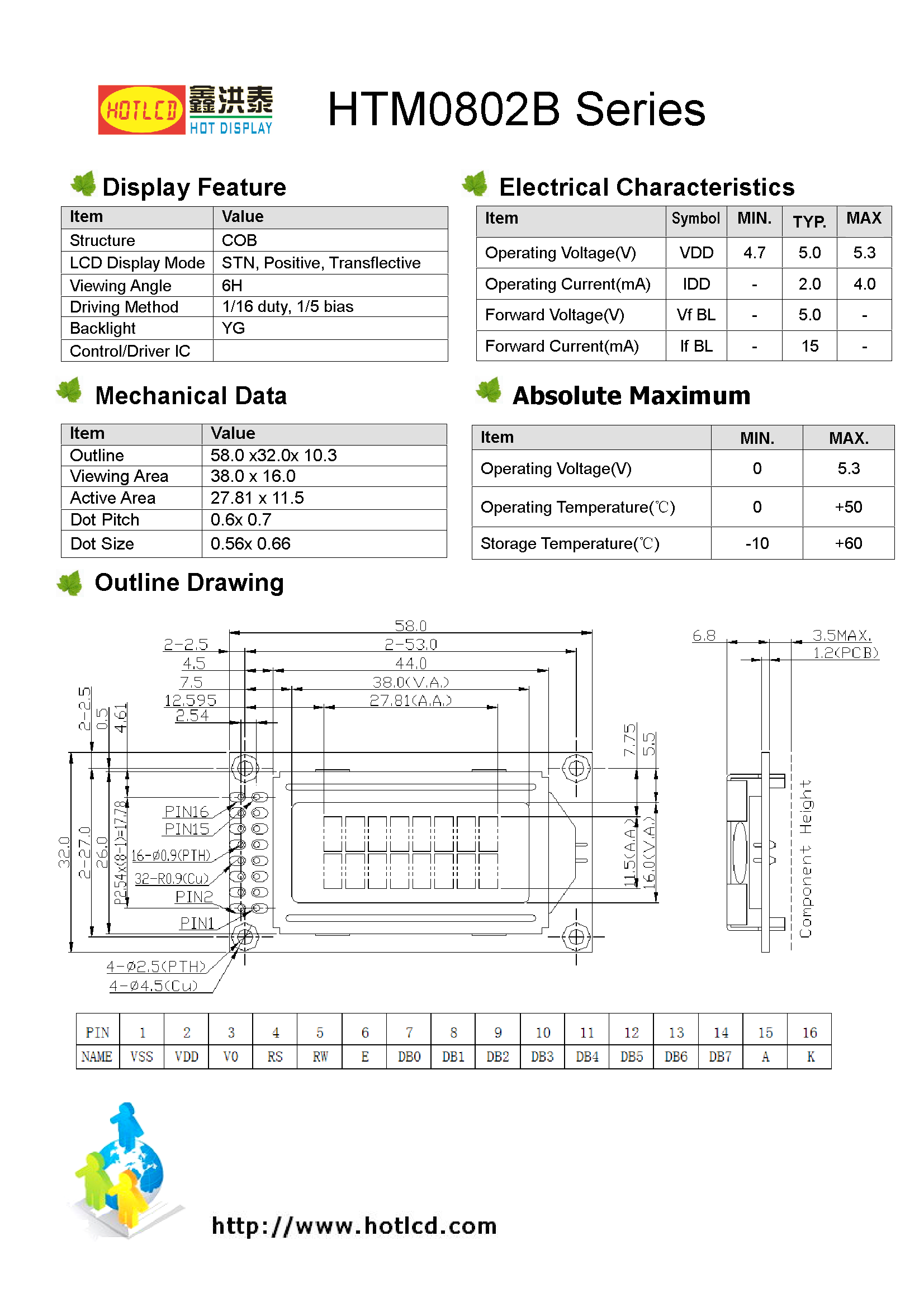

8x2字符液晶模组的技术参数

模组外形尺寸：58.0mm（宽）×32.0mm（高）×10.3mm（厚度）

显示内容：8字符×2行

字符点阵：5×8点阵（含光标）

字符尺寸：2.95×4.75mm（含间距）

点距：0.60mm×0.70mm

显示类型：STN黄绿正显，半透半反射式

驱动IC：ST7066

接口方式：MCU并行接口，16PIN连接

供电电压：5.0V

背光类型：黄绿LED背光

工作温度：-20℃~+70℃

为什么选择8x2字符液晶模组？

① STN黄绿正显，柔和护眼

STN黄绿正显半透半反射式显示方案，黄绿色背景柔和护眼，黑色字符清晰突出，对比鲜明，适合需要长时间观看屏幕的仪器仪表应用场景。

② 8字符×2行标准规格，简洁实用

每行可显示8个字符，共2行，标准5×8点阵字符，可清晰呈现设备参数、测量数值、状态信息等文字内容，适合仪器仪表等简洁显示场景。

③5.0V标准供电，兼容性强

标准5.0V供电电压，可直接兼容大多数工业级单片机系统，无需额外电平转换，简化硬件设计。

④宽温工作，适应复杂环境

-20℃至+70℃工作温度区间，可在工业现场、户外设备等场景下保持稳定显示。

8x2字符液晶模组适用于哪些场景？

仪器仪表：电力仪表、温控器、计数器、万用表

工业控制：设备状态显示、参数设定面板

医疗设备：便携式监护仪、体温计

消费电子：电子秤、计时器

8x2字符液晶模组的常见问题解答（FAQ）

问1：HTM0802B采用什么接口？

答1：该8x2字符液晶模组采用标准MCU并行接口，16PIN连接，5.0V供电，兼容主流单片机平台。16PIN连接器中包含8位数据线（D0-D7）、读写控制线（R/W）、使能线（E）、数据/命令选择线（RS）及电源线，标准引脚定义。该模组支持4位和8位两种数据总线模式，在MCU引脚资源紧张时可选4位模式，仅需4条数据线即可完成通信。

问2：STN黄绿正显有什么特点？

答2：STN黄绿正显是字符液晶模组最经典的显示方案之一。黄绿色背景光线柔和，长时间观看不易疲劳，黑色字符清晰突出，对比鲜明。半透半反射式设计使8x2字符液晶模组在室内背光环境和户外自然光下均可正常阅读，适应多种光照条件。
