液晶显示模组、液晶模块，是指将液晶显示器件,连接件，控制与驱动等外围电路，PCB电路板，背光源,结构件等装配在一起的组件。
鑫洪泰公司目前可以提供的液晶显示模组（LCM）的技术规格如下：
点阵数有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等标准品
工作温度：常温0～+50℃、宽温-20～+70℃、超宽温-30～+80℃；
接口类型：3线或4线SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
显示模式：白底黑字、黄绿底黑字、蓝底黑字、蓝底白字、黑底白字、定制丝印颜色等；
| 勾选 | 型号 | 产品类型 | 显示内容 | 产品图 |
外形尺寸 (mm) |
视域窗口尺寸 (mm) |
显示尺寸 mm/英寸 |
点间距 mm |
视角 | 背光类型或亮度 | 连接方式PIN数 | 接口方式 | 特殊说明 | 工作温度 | 供电电压 | IC芯片型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

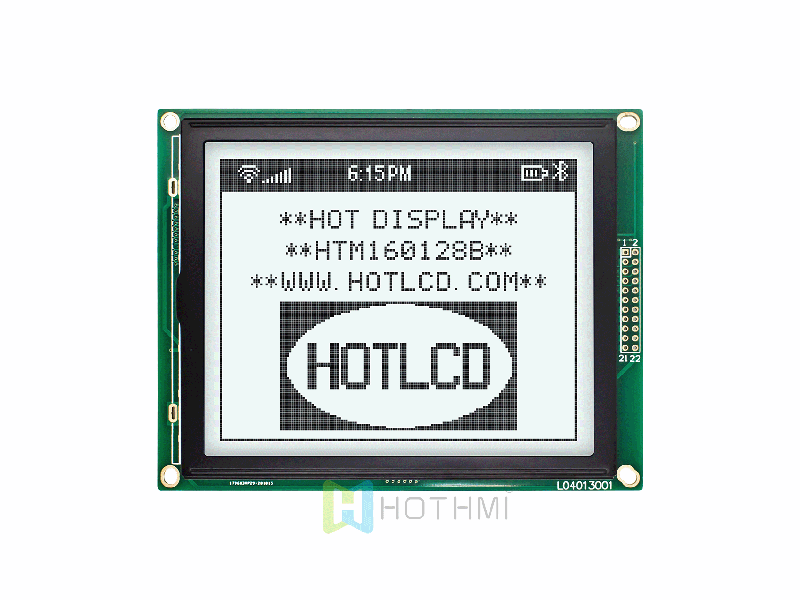

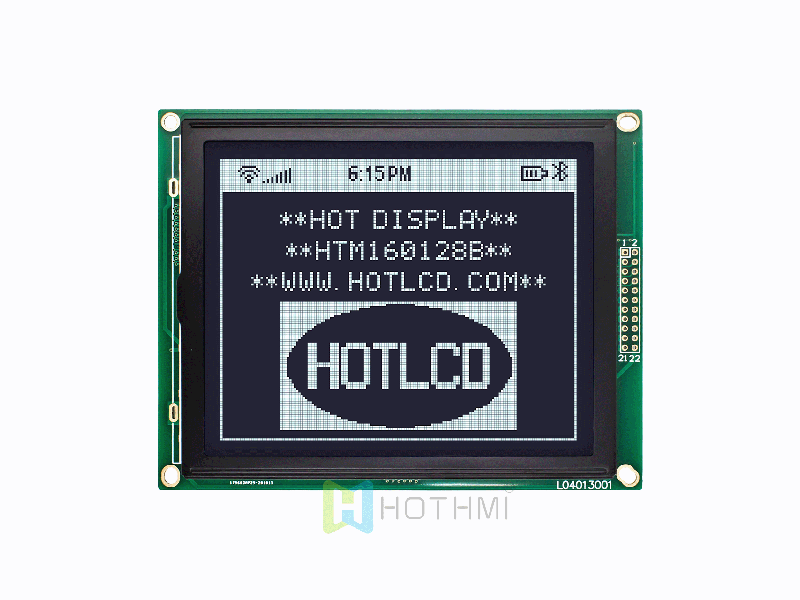

| 5.1 英寸 160x128 LCD 图形模块 | FSTN+ | RA6963 | MCU | Arduino | 白底灰字 HTM160128B-31W-A5P | 图形液晶模组 | 160x128 |
|
129.0x102.0x8.6 | 101.0x82.0 | 92.76x74.2 | 0.58x0.54 | 6H | 白色 | 22PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | RA6963 | |

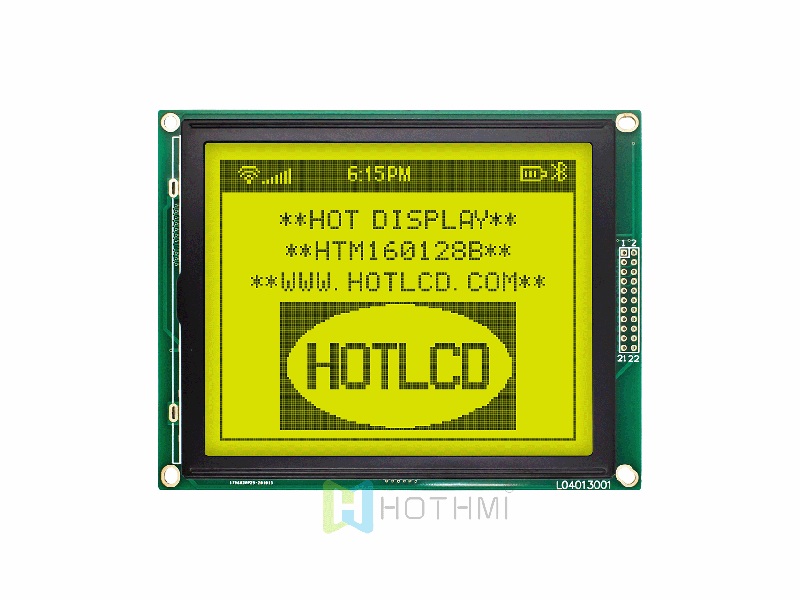

| 5.1 英寸 160x128 LCD 图形模块 | 黄绿色背光 | STN+ | RA6963 | MCU | Arduino HTM160128B-01Y-A5P | 图形液晶模组 | 160x128 |
|
129.0x102.0x8.6 | 101.0x82.0 | 92.76x74.2 | 0.58x0.54 | 6H | 黄绿 | 22PIN | MCU | 防静电ESD 8KV | -20~70℃ | 5.0V | RA6963 | |

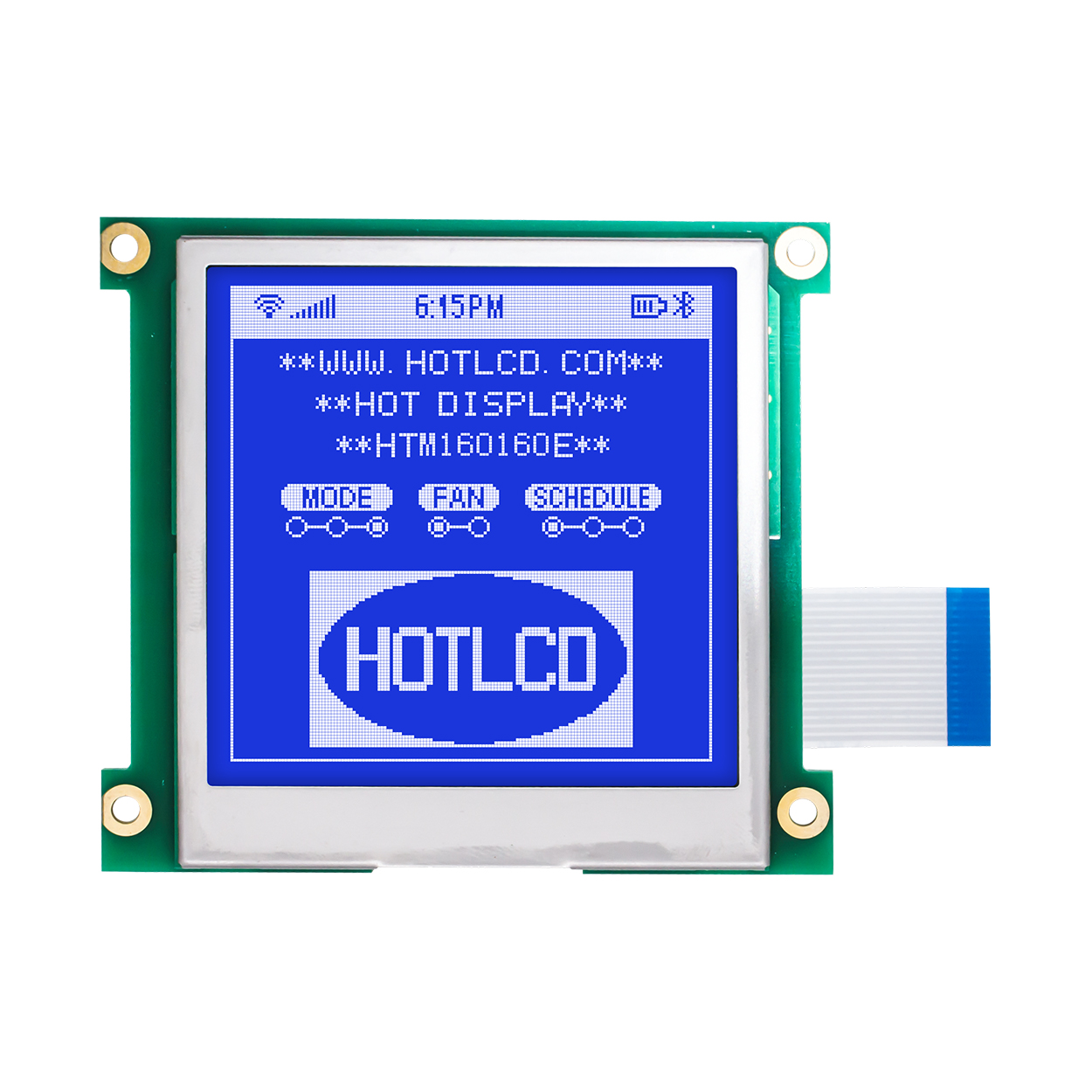

| 图形 LCD 模块 | STN- | 8.9寸160X160 蓝底白字 | UC1698 | MCU | Arduino | 3.3V HTM160160E-25W-N3P | 图形液晶模组 | 160x160 |
|
83.8*76.5*8.5 | 60.0*60.0 | 54.4*54.4 | 0.34x0.34 | 6H | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | UC1698 | |||

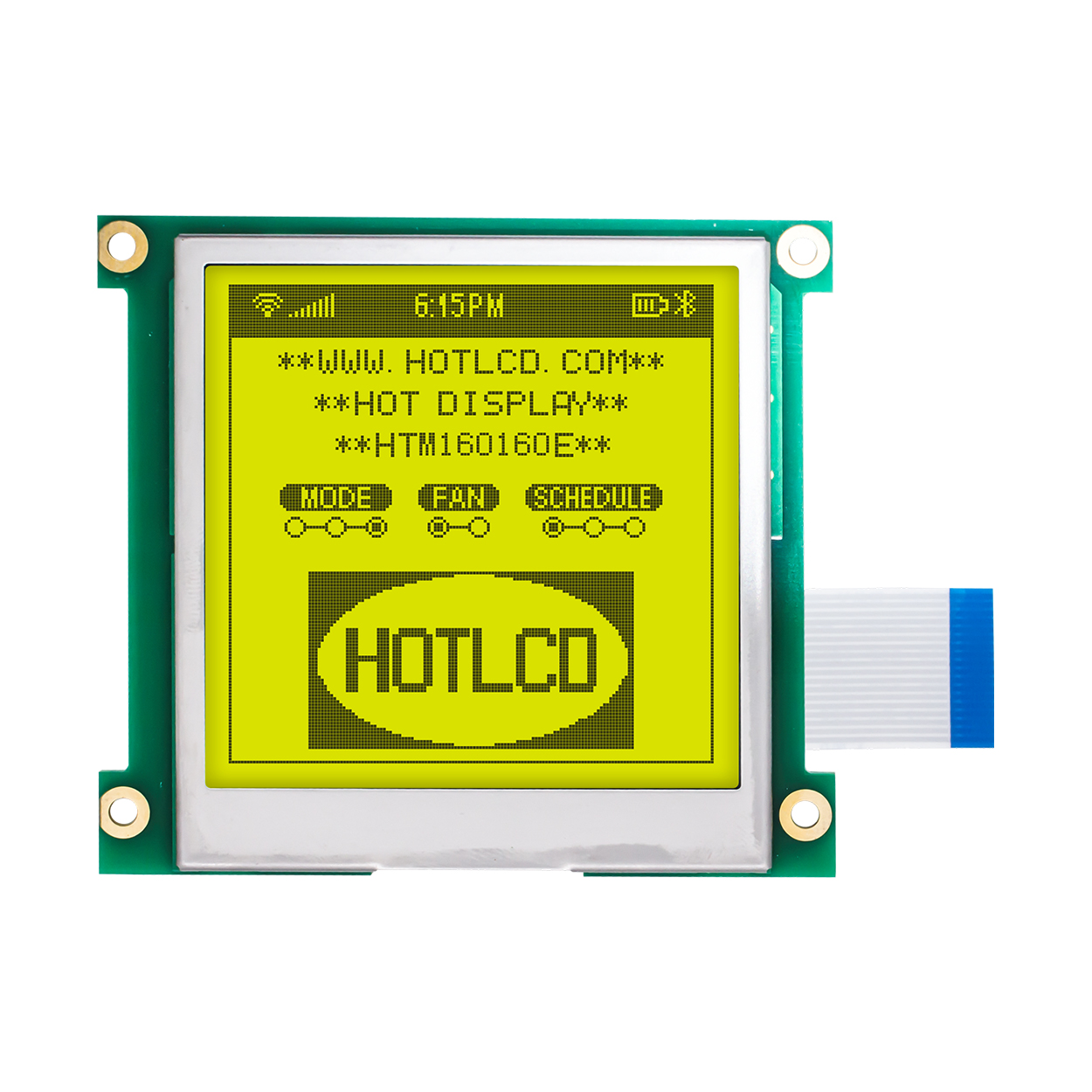

| 图形 LCD 模块 | STN+ | 8.9寸160X160 黄绿背光 | UC1698 | MCU | Arduino | 3.3V HTM160160E-11Y-N3P | 图形液晶模组 | 160x160 |
|
83.8*76.5*8.5 | 60.0*60.0 | 54.4*54.4 | 0.34x0.34 | 6H | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | UC1698 | |||

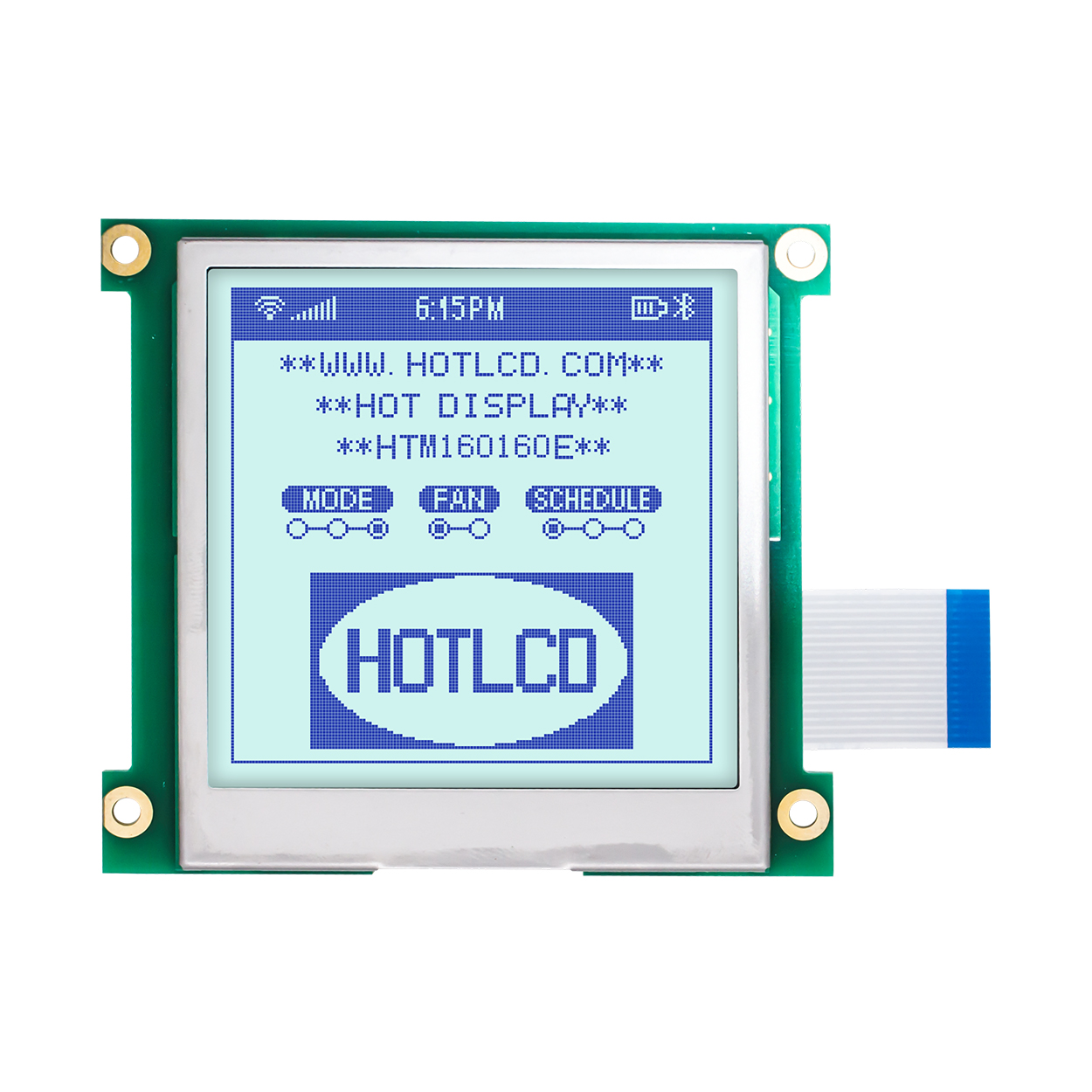

| 图形 LCD 模块 | STN+ | 8.9寸160X160 灰底蓝字 | UC1698 | MCU | Arduino | 3.3V HTM160160E-11W-N3P | 图形液晶模组 | 160x160 |
|
83.8*76.5*8.5 | 60.0*60.0 | 54.4*54.4 | 0.34x0.34 | 6H | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | UC1698 | |||

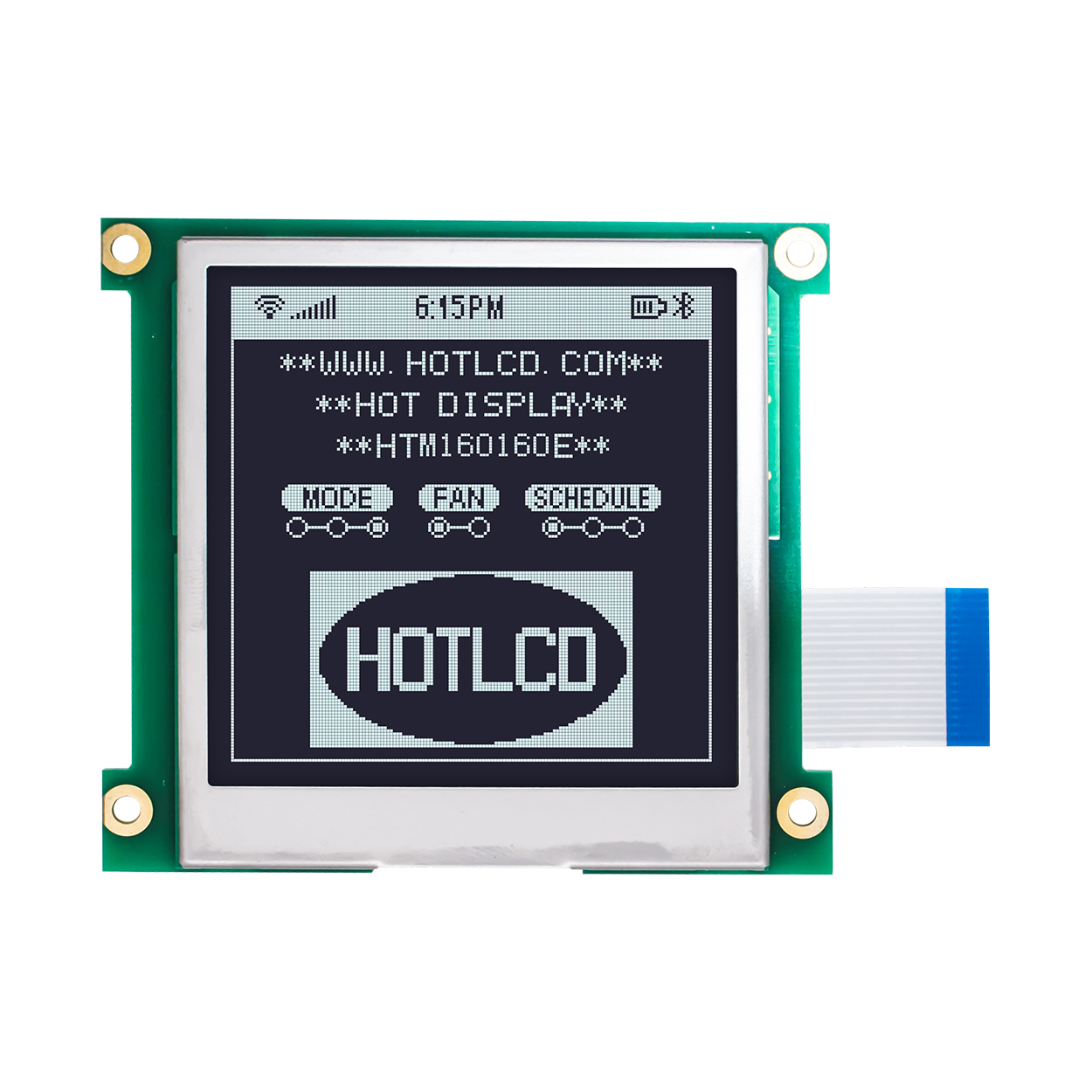

| 图形 LCD 模块 | DFSTN- |8.9寸160X160 黑底白字 | UC1698 | MCU | Arduino | 3.3V HTM160160E-41W-N3P | 图形液晶模组 | 160x160 |
|
83.8*76.5*8.5 | 60.0*60.0 | 54.4*54.4 | 0.34x0.34 | 6H | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | UC1698 | |||

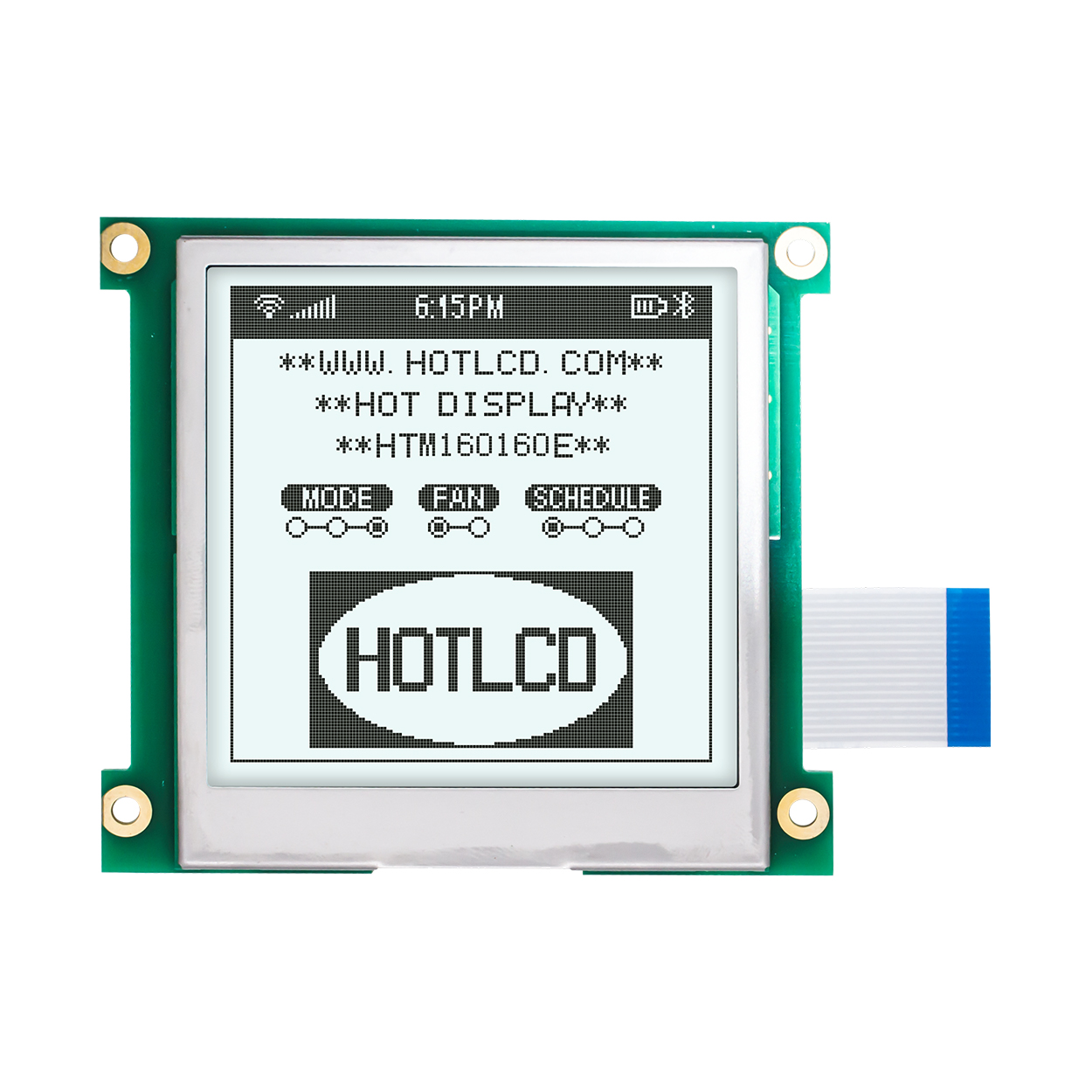

| 图形 LCD 模块 | FSTN+ |8.9寸160X160 白底灰字 | UC1698 | MCU | Arduino | 3.3V HTM160160E-31W-N3P | 图形液晶模组 | 160x160 |
|
83.8*76.5*8.5 | 60.0*60.0 | 54.4*54.4 | 0.34*0.34 | 6H | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | UC1698 | |||

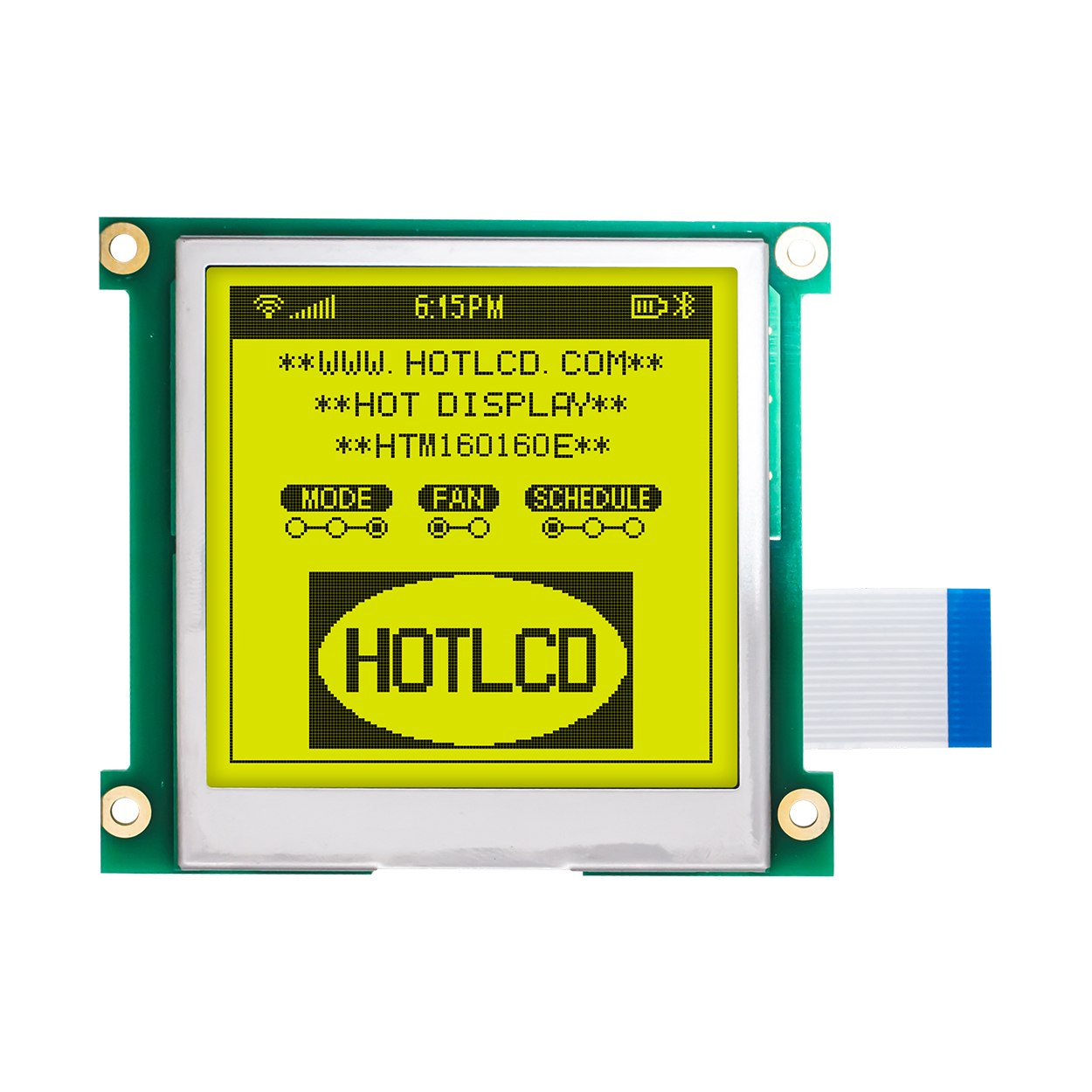

| 图形 LCD 模块 | STN+ | 8.9寸160X160 黄绿背光 | UC1698 | MCU | Arduino | 3.3V HTM160160E-01Y-N3P | 图形液晶模组 | 160x160 |
|
83.8*76.5*8.5 | 60.0*60.0 | 54.4*54.4 | 0.34*0.34 | 6H | MCU | 防静电ESD 8KV | -20~70℃ | 3.3V | UC1698 | |||

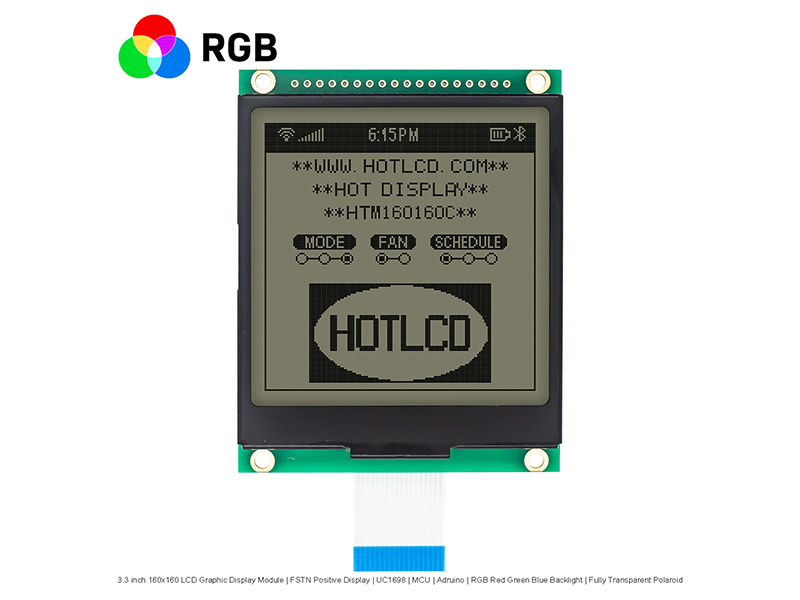

| 3.3 英寸160x160 LCD 图形显示模块/FSTN+显示屏/UC1698/Arduino/红绿蓝背光/全透偏光片 HTM160160C-35S-A3P | 图形液晶模组 | 160x160 |
|
82.4x66.0x9.5 | 60.0x60.0 | 54.38x54.38 | 0.34x0.34 | 9H | FFC-18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | UC1698 | ||
| 3.3 英寸 160x160 LCD 图形显示模块/STN+显示屏/UC1698/MCU/Arduino/灰底蓝字 HTM160160C-11Y-A3P | 图形液晶模组 | 160x160 |
|
82.4x66.0x9.5 | 60.0x60.0 | 54.38x54.38 | 0.34x0.34 | 9H | FFC-18PIN | MCU | 防静电ESD 8KV | -20~70℃ | +3.3 V | UC1698 |
