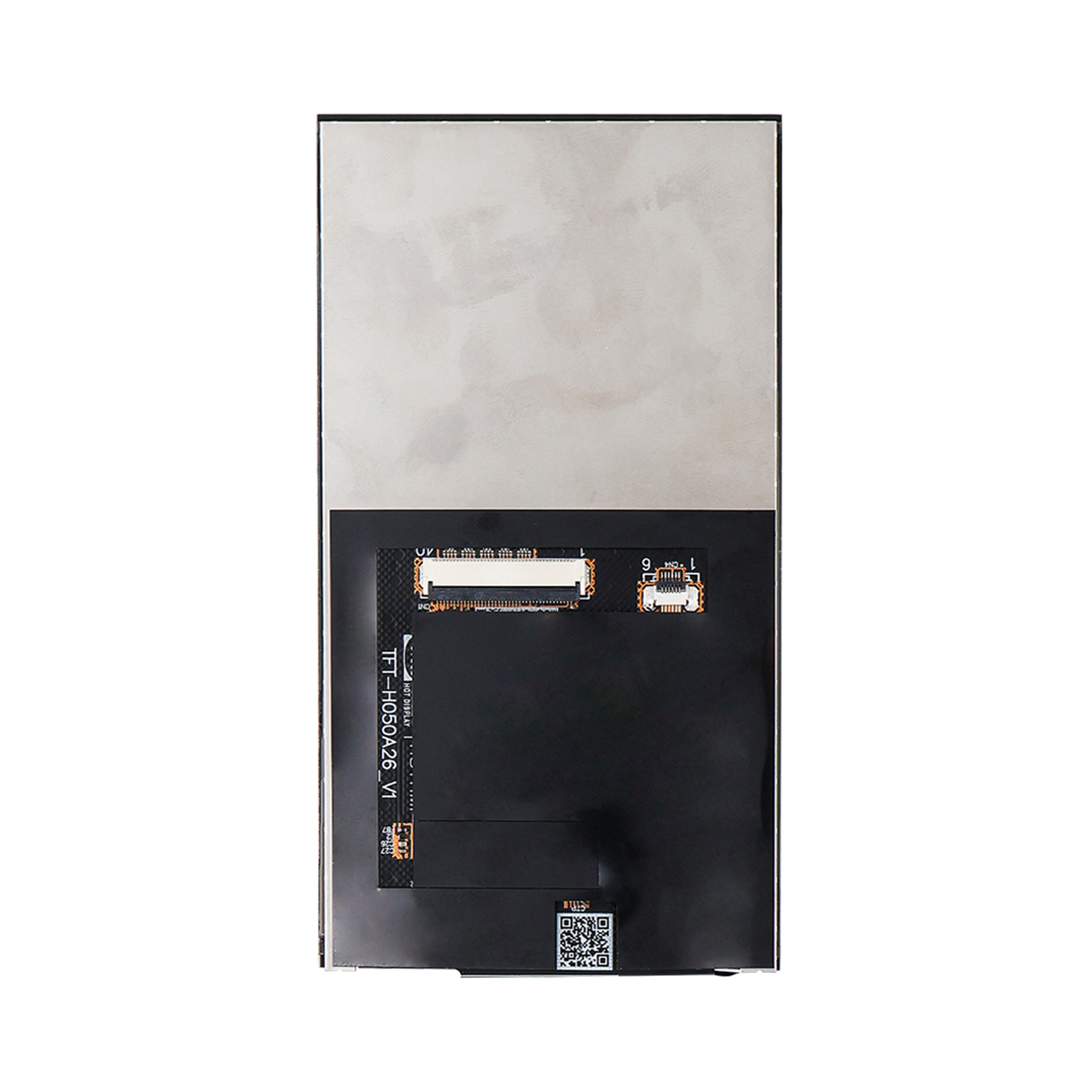

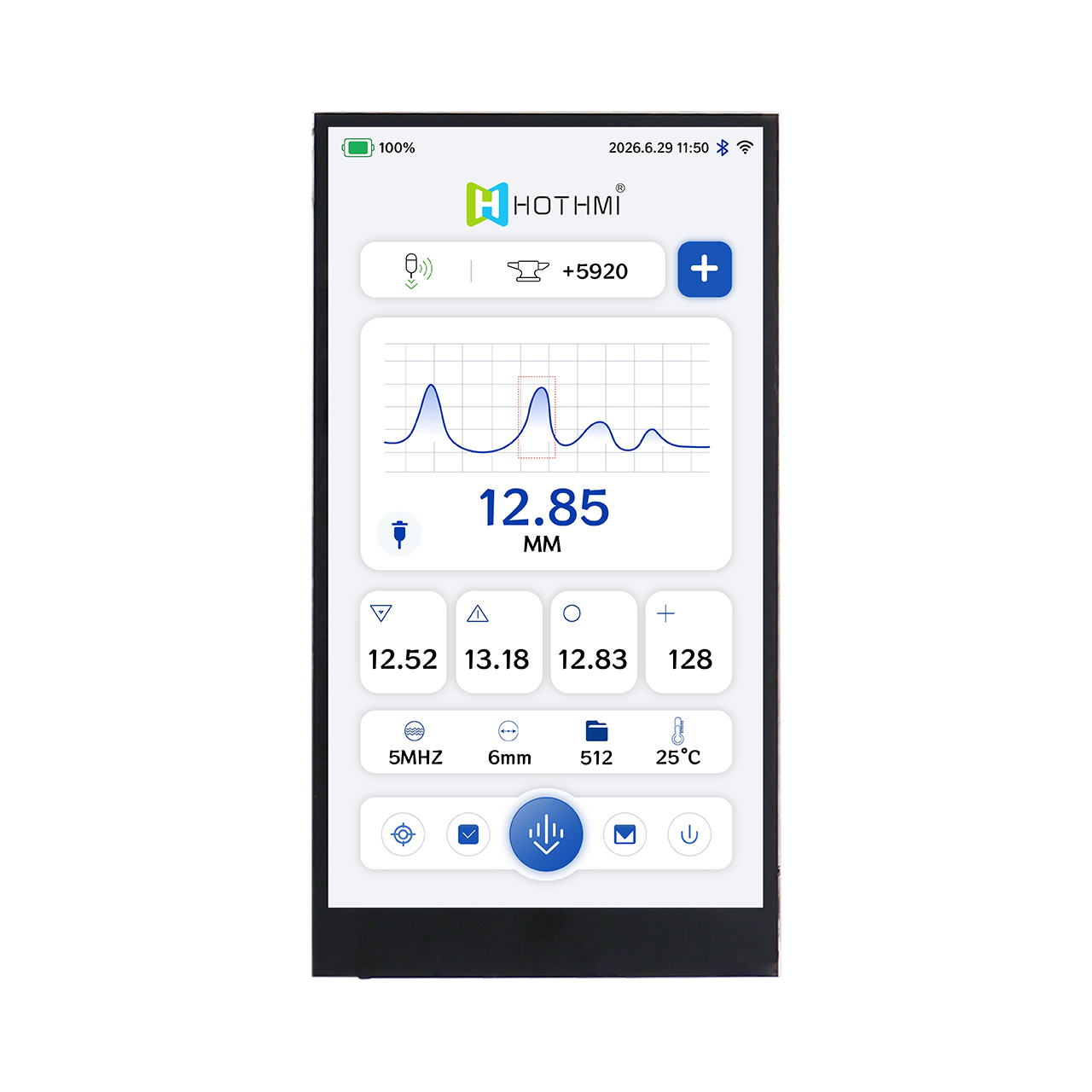

5.0寸480×854 TFT液晶显示屏 | IPS全视角 | MCU接口 | TFT-H050A26FWILT6N40

TFT-H050A26FWILT6N40是一款5.0寸480×854 TFT液晶显示屏，采用IPS全视角面板技术，搭载GT911芯片，亮度高达600cd/m2。该5.0寸480×854 TFT液晶显示屏以高清画质、高亮显示和多接口兼容为核心优势，为工控仪表等应用提供理想的显示方案。

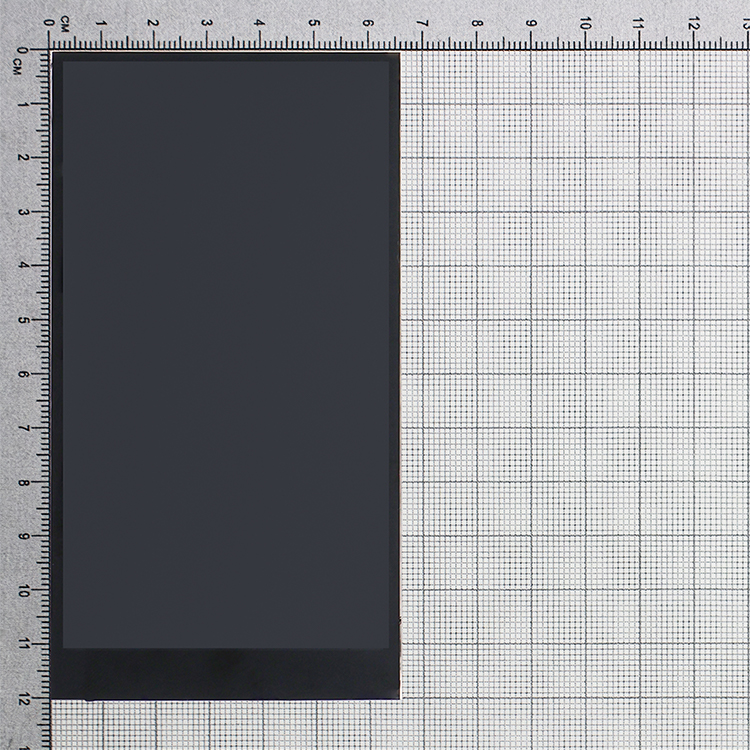

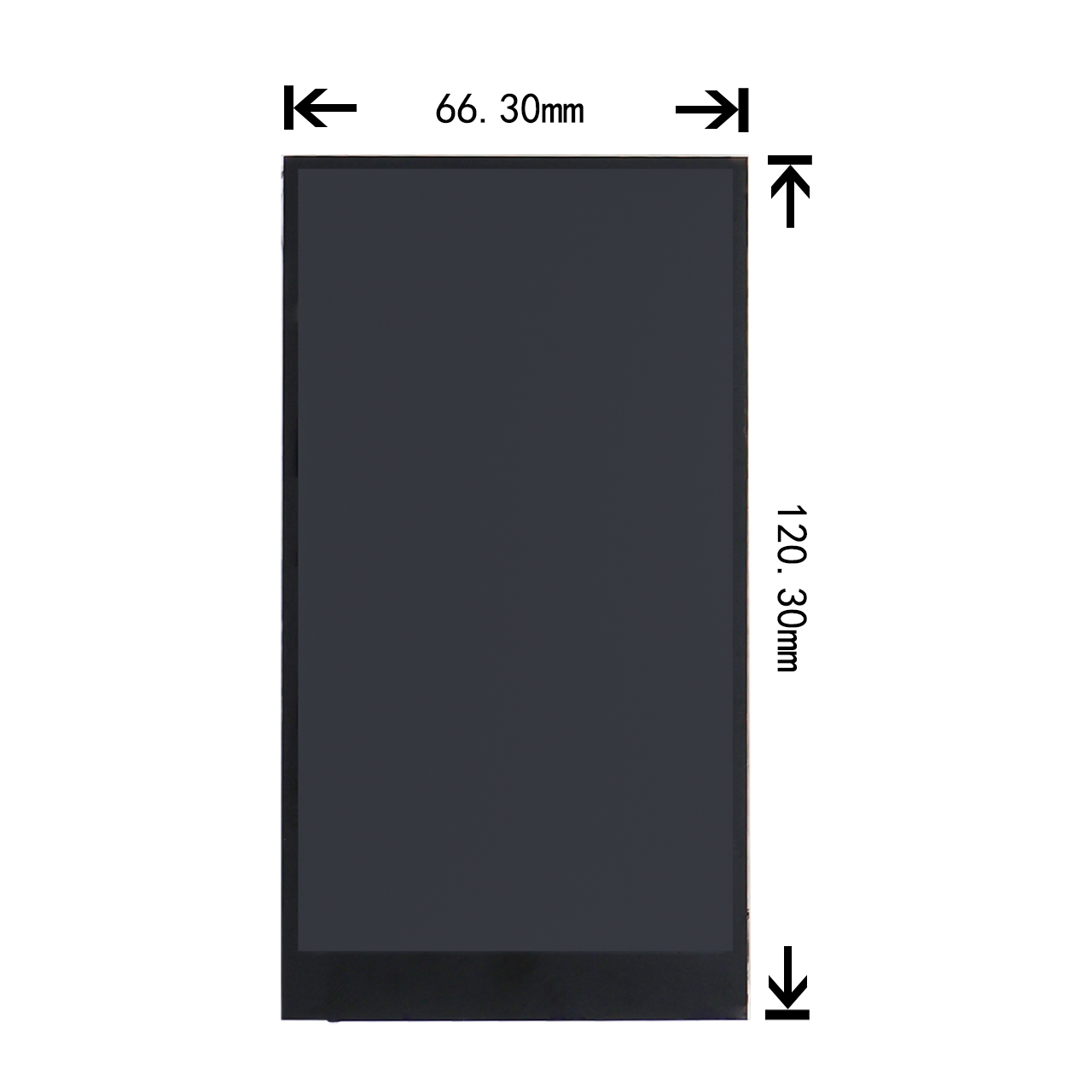

外形尺寸为66.3×120.3×2.51mm，显示区域61.63×109.65mm，IPS全视角技术确保从各个方向观看均无色偏，色彩还原真实。600cd/m2高亮度背光，在光线明亮的室内环境或半户外场景下依然清晰可读。

该5.0寸480×854 TFT液晶显示屏接口方式为MCU，实际兼容MCU 8-bit、MCU 16-bit、SPI-3L、SPI-4L四种接口模式，可根据主控芯片灵活选择，适配不同开发平台。GT911电容触摸芯片支持I2C通信，响应灵敏，支持多点触控。工作温度范围覆盖-20℃至+70℃，适用于工控仪表、工业控制等对可靠性有要求的应用环境。

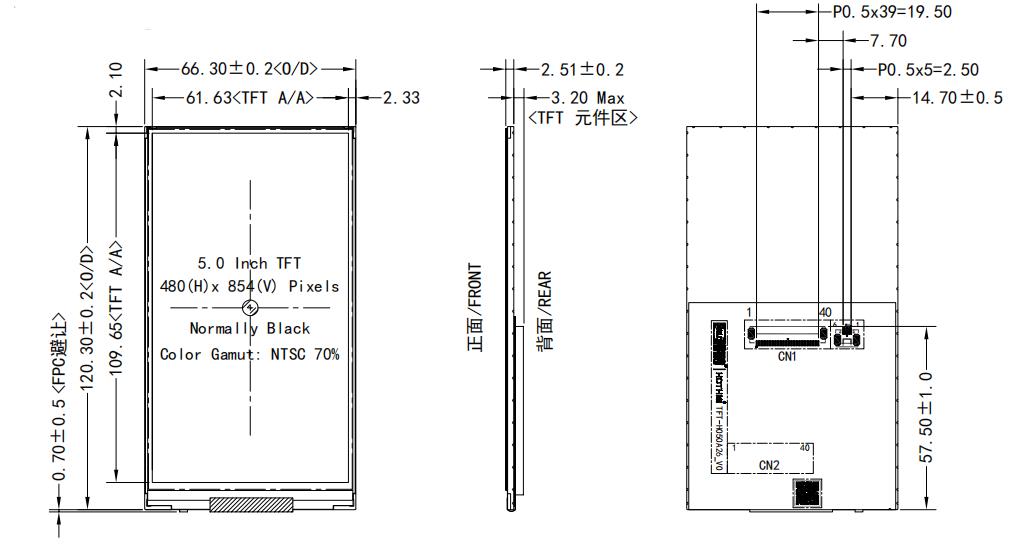

5.0寸480×854 TFT液晶显示屏的规格书

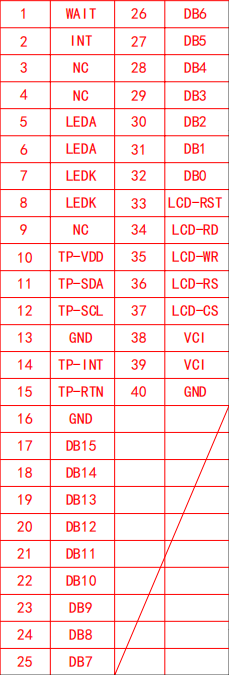

5.0寸480×854 TFT液晶显示屏的引脚说明



为什么选择5.0寸480×854 TFT液晶显示屏？

该5.0寸480×854 TFT液晶显示屏为产品设计带来以下核心竞争优势：

① IPS全视角技术，任意角度无色偏

IPS面板技术确保从上下左右各个方向观看，色彩和亮度均保持一致，适合工控仪表等多人围观或非正视角操作场景。

② 480×854分辨率，画质细腻

480×854分辨率在5.0寸屏幕上实现了细腻的像素密度，无论是显示UI界面、高清图像还是视频内容，都能呈现清晰锐利的画质。

③ 600cd/m2高亮度，明亮环境清晰可见

600cd/m2高亮度背光，在光线明亮的室内环境或半户外场景下依然清晰可读，适合工控仪表等对显示效果有要求的应用场景。

④ 多接口兼容，开发灵活

该5.0寸480×854 TFT液晶显示屏兼容MCU 8-bit、MCU 16-bit、SPI-3L、SPI-4L四种接口模式，可根据主控芯片灵活选择，适配不同开发平台，降低开发门槛。

⑤ 集成GT911电容触摸，交互流畅

搭载GT911电容触摸芯片，支持多点触控，响应灵敏，I2C接口通信，简化触摸功能开发。

5.0寸480×854 TFT液晶显示屏适用于哪些场景？

该5.0寸480×854 TFT液晶显示屏因其IPS全视角显示、高亮度和宽温工作范围，在多个工业领域得到广泛应用：

工控仪表：电力仪表、温控器、流量计、万用表、示波器、信号分析仪，清晰呈现实时测量数据、波形曲线和趋势图表，帮助操作人员快速掌握设备运行状态

工业控制：设备状态显示、参数设定面板、PLC操作终端、产线监控看板，实时显示设备运行参数、生产工艺数据和报警提示信息，提升生产效率

医疗设备：便携式监护仪、诊断设备、心电图机、超声诊断仪、输液泵控制面板，清晰呈现生命体征数据、波形图和报警信息，辅助医护人员准确判断

智能家居：智能中控面板、智能终端显示、环境监测屏、智能门禁室内机、可视对讲终端，提供清晰的操作界面和直观的信息展示，提升用户交互体验

5.0寸480×854 TFT液晶显示屏的常见问题解答（FAQ）

问1：TFT-H050A26FWILT6N40支持哪些接口？

答1：该5.0寸480×854 TFT液晶显示屏支持MCU 8-bit、MCU 16-bit、SPI-3L、SPI-4L四种接口模式，可根据主控芯片灵活选择。其中MCU 16-bit模式数据传输最快，适合高刷新率场景；SPI模式引脚占用最少，适合引脚受限的MCU系统。

问2：该显示屏的触摸功能如何实现？

答2：该5.0寸480×854 TFT液晶显示屏集成GT911电容触摸芯片，支持多点触控，I2C接口通信。用户只需将I2C引脚（TP-SDA、TP-SCL）连接到主控的对应接口，即可通过标准I2C协议读取触摸坐标数据。GT911芯片自动完成触摸信号的扫描和滤波处理，主控无需处理复杂的模拟信号，开发便捷，交互流畅。
